Im Juli 2003 hab ich mir wieder eine Mittelkonsole eingebaut:

Sieht noch etwas chaotisch aus :)

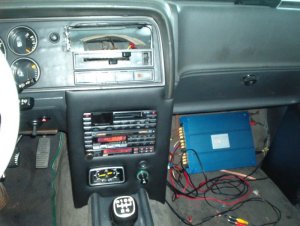

Eben während dem Um-/Einbau der Mittelkonsole. Passend zum Baujahr
einen Sony-XR-7152 und ein CD-Radio, ebenfalls von Sony, soll ja zum
Auto passen. Schließlich man kann ja hier kein "Lichtspielradio" einbauen.
Den Zigarettenanzünder und selbst-verständlich auch die Uhr! mussten
dieses Mal in die Konsole mit rein.
Linke Seite ist fest mit 4 Winkeln mit der Front verbunden, die rechte
Seite wird oben im Armaturenbrett gehalten und unten mit einem
Schnapper. Kunstleder und 4mm Schaumgummi.

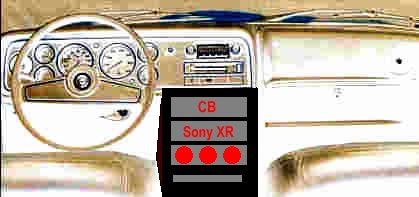

Hier eine Schematick meiner Konsole aus meinem silbernen bzw. später im
weißen 2,8i - Ziemlich eckig, und die Frontplatte hat man nach vorne
weggeklappt. War nicht ganz so optimal.

Ein neues Auto kaufen, den Ellenbogen aus dem Fenster hängen lassen und prahlen kann sich jeder !
Aber ein Auto wieder aufbauen und sein Eigen nennen, das kann nicht jeder und das macht es aus !!!

Februar 2004
Am PC ist das "Modding" ja schon längere Zeit "in".
Auf diversen Seiten findet man dazu auch genug Modifikationsanleitungen, siehe auch meine Rubrik "PC",
für tiefgründigere technische Daten hierzu.

Im Escort-Kombi (LKW-Opfer) hatte ich diese MStation (1) drin. Die hab
ich nach dem Unfall wieder abgegeben, da ich im Astra nichts großartiges
verändern konnte (Leasing) Aber ich wollte im Capri was Eigenes bauen.
Fertigmenüs schmecken selten ...

So las ich diverses über Leute die eigene Software für ihren Auto-MP3-Player geschrieben haben, doch haperte es meinerseits hier etwas anzuwenden, das ich sonst nicht nutze. WinAmp nutze ich schon länger, und habe hier am PC ein 4x40 LCD dran hängen und im Netz auch die 4/15 Taster Ansteuerung gefunden. Mit einem Laptop sollte dies doch zu bewerkstelligen sein !? Hab mir dann einen Laptop aus ebay gezogen, meinen wollte ich dafür nicht unbedingt einsetzen:
Ein PII 266 Mhz TOSHIBA Satellite 4010CDT schien mir geeignet zu sein

Intel PII 266Mhz
160 MB Ram
10 GB Festplatte
Floppy + CD Rom
Sound + Infarot
LPT + COM + USB + PS/2 + VGA

Ihm hab ich dann die 20 GB Platte aus meinem Laptop verpasst, seine 10GB in meinen Laptop. Mobil trage ich prinzipiell keine Daten im Gerät mit mir. Dabei war eine 10/100 Netzwerkkarte - so kann ich auch MP3 aus meinem Laptop einspielen, und die Playlists aktualisieren. Oder über die USB-Festplatte am USB-Slot.Zur Bedienung habe ich die 4/15 Taster-Steuerung nachgebaut. Jedoch nicht in irgendein Gehäuse! Da der SONY-CD-Radio schon seine Schwächen hatte, entschloss ich mich diesen hierfür zu opfern. Soll ja auch alles zusammenpassen :) CD's kann ich auch im Laptop abspielen :)

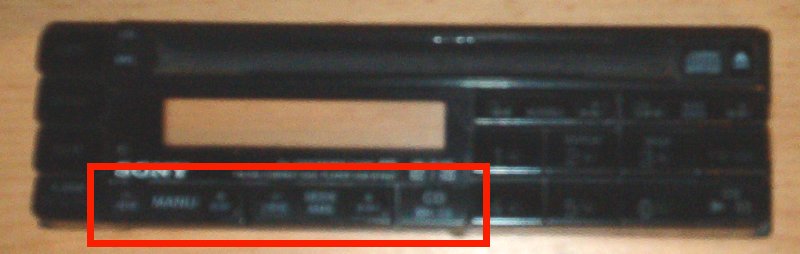

An der Front wurden die Lautstärketaster und Select ausgeschnitten, und aus einem anderen CD-Radio eingesetzt.
Diese bedienen nun PLAY/PAUSE und VOR-/RÜCKSPULEN und NÄCHSTER / VORHERIGER TRACK

Laptop AN/AUS	____________________________________________________________________________ o o						Menü öffnen
WinAMP AN/AUS				Playlist -/+ [-] [+]		Playlist -/+ [-] [+]
Zufall- modus				1	2	3	Menü- Auswahl
MP3 STOP	Spulen [-] [+]	Springen [-] [+]	Play/ Pause	4	5	6	CD Play

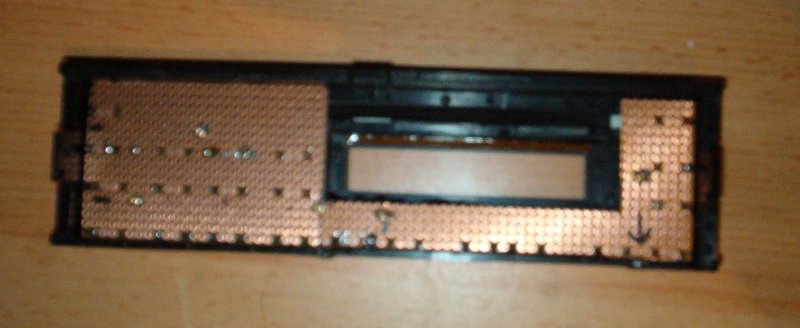

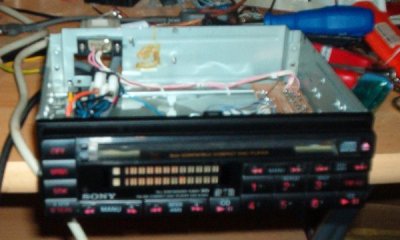

Lochrasterplatine - Taster aus Bedienplatine eingesetzt, und bei Reichelt.de 1,8mm LEDs geordert.

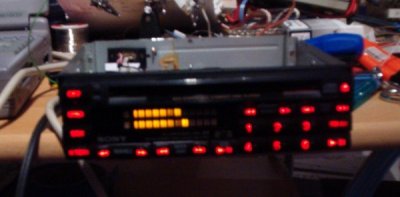

Anstelle des Radio-Displays ein VU-Meter aus einem Videorekorder eingesetzt, innen rechts die Diodenschaltung der
Tastersteuerung und hinten links Spannungsteiler und COM-Buchse für die Tastersteuerung.Der OFF-Taster vom Bedienteil leitet 12V über eine
Chinch-Buchse an den Laptop, in den ich ein Relais eingebaut habe.
Ebenfalls eine Chinchbuchse, hier wird der Ein/Aus Taster "betätigt" Ferngesteuertes Ein / Aus - schalten

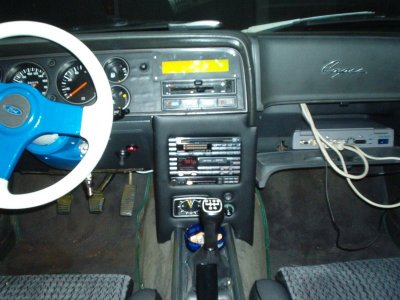

Fertig eingebaut, und erster Testlauf.

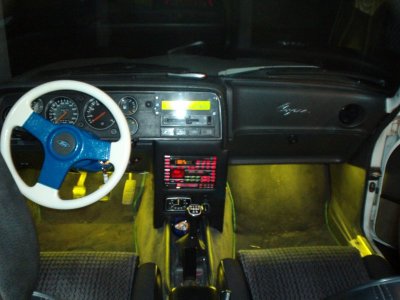

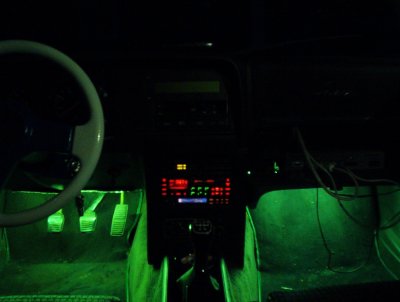

Night-Shift - Fußraumbeleuchtung (eigendlich gelb) und Bedienteil / MP3-Player AUS	SÄFT !!! MP3 ist an und tickert fröhlich die MP3 durch.

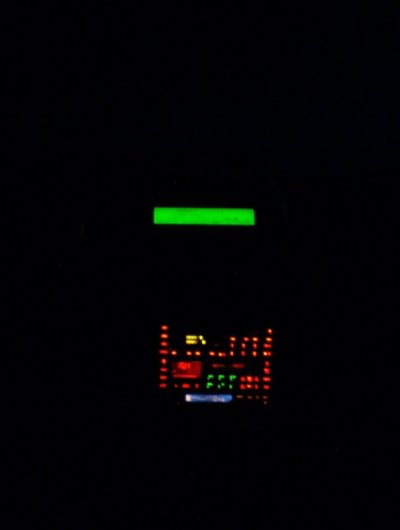

Eine kleine Nahaufnahme, auch wenn die DigiCam hier Probleme hatte. Bei Gelegenheit mal ein besseres Bild.

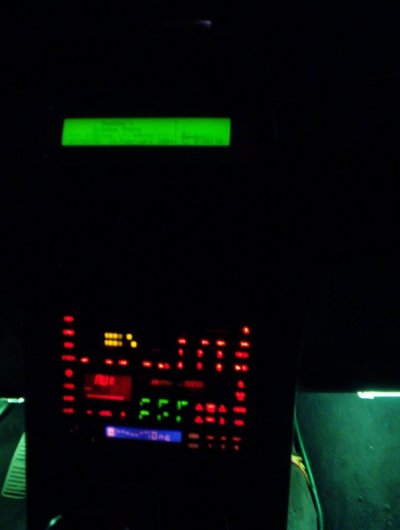

Das LCD im Betrieb:
