Mein Amiga 1200 CD:

Vorwort: Mein Ziel war es, einen ganz individuellen Amiga 1200 zu bauen, der alles brauchbare beinhaltet. Der erste Umbau  war in einen Video-Rekorder-Gehäuse. Im Einschub war das Diskdrive, ansonsten hatte eigentlich alles super gepasst. Aber es war irgendwo nichts Halbes und nichts Ganzes.

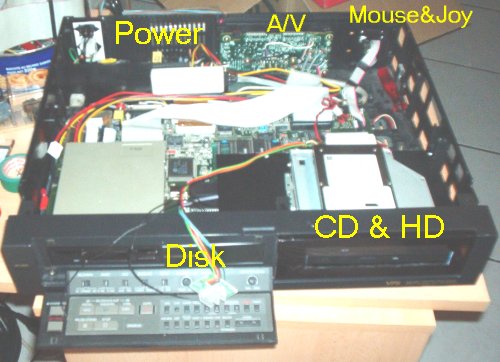

Hier ein Bild von meinem ersten (provisorischen) Umbau. Prinzip "Prototype":

Aber dies gefiel mir ja nun doch nicht so ganz, auch wenig originell. So habe ich 2003
nach einem CD-Player Gehäuse gesucht, und hab mir einen defekten SONY CDP-XE200
geholt. Nach einigen langen langen Nächten nahm die ganze Sache langsam Gestalt an!

Stück für Stück baute ich ein:

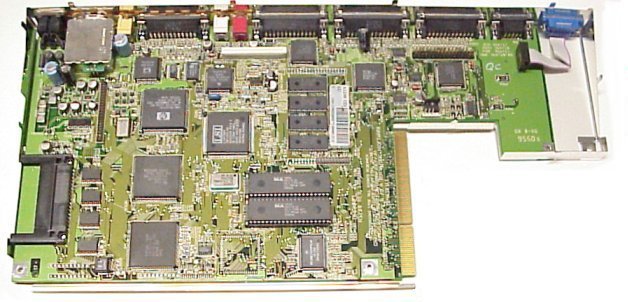

  - A 1200 Board, Kick 3.1
  - IDE-Fix Express
  - Festplatte IBM 4GB 2,5"

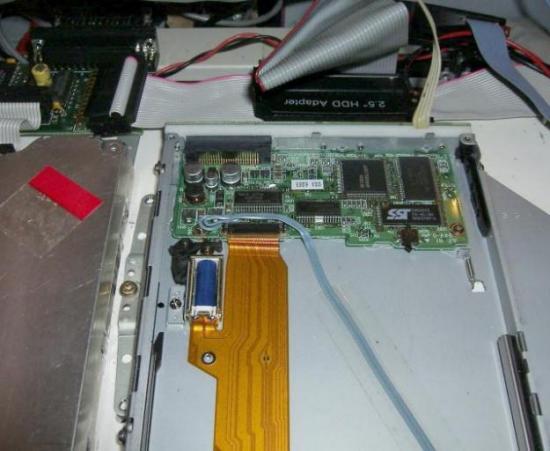

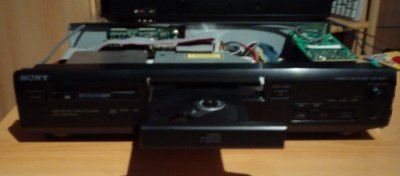

  - CD-Rom 24x Laufwerk aus (für) Laptop, über Adapter auf 2. IDE

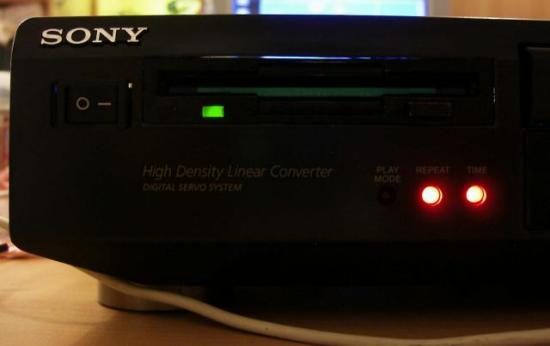

  - Diskettenlaufwerk, extern, für "intern" umgebaut.
  - Tastaturadapter rein, und PS/2 Buchse anstelle der Kopfhörerbuchse.
  - Joystick-Buchsen aus C64 in die Front.
  - Turbokarte 1230/50/ 2x64MB
  - MAS MP3-Player
  - Netzteil: A1200 "Escom"

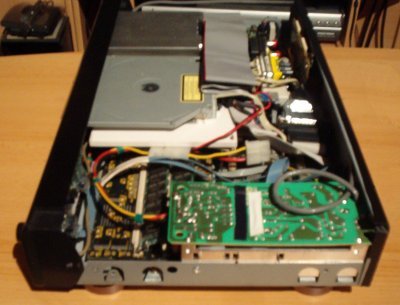

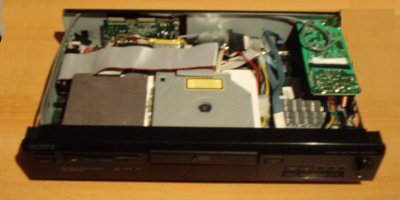

ANSICHT VON OBEN, geöffnet




Gut zu sehen, Netzteil, Turbokarte, CD-Rom, und oben das Diskdrive.

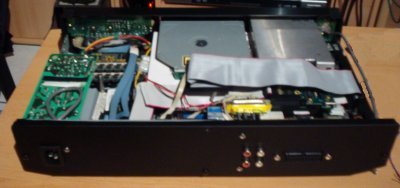

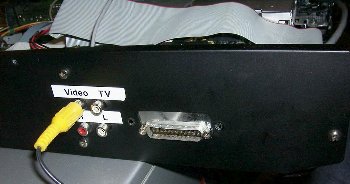

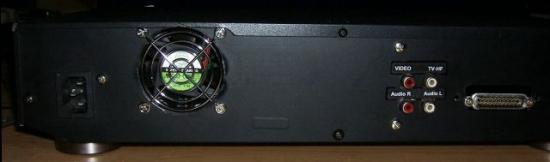

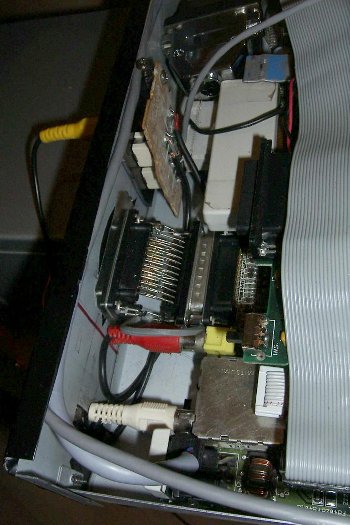

Auf der Rückseite Scart-Buchse und  Audio / Video / TV

@  Amiga OS 3.5
@  Diverse Anwendungen und klassische Spiele.
@  CD32 Emulator
@  MP3-Player
@  u.v.m.

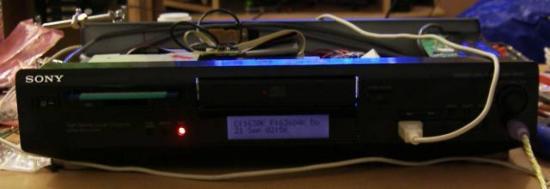

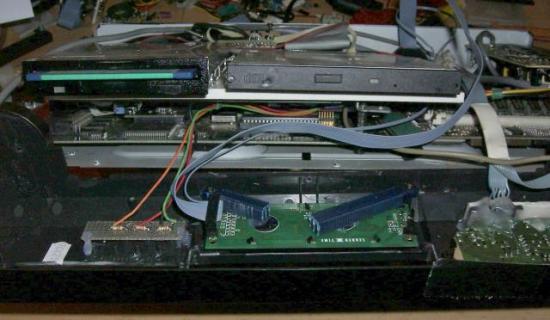

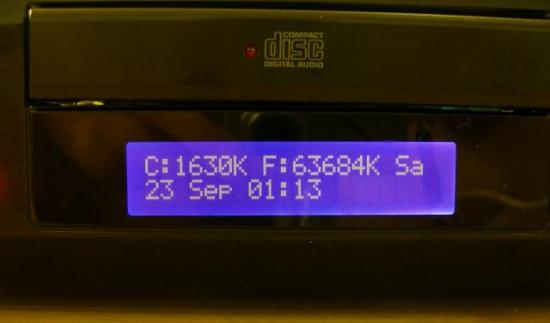

  Für hinter die Front suche ich nun noch eine LCD-Lösung, die
  mir, wie am PC "modding" möglich, diverse Daten anzeigt.
