S-VIDEO ("SVHS") Signal aus einer A520

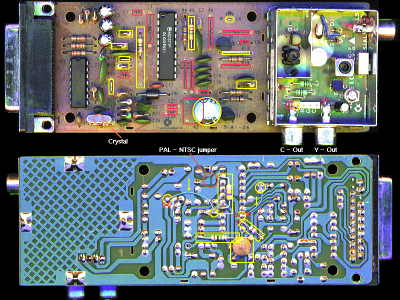

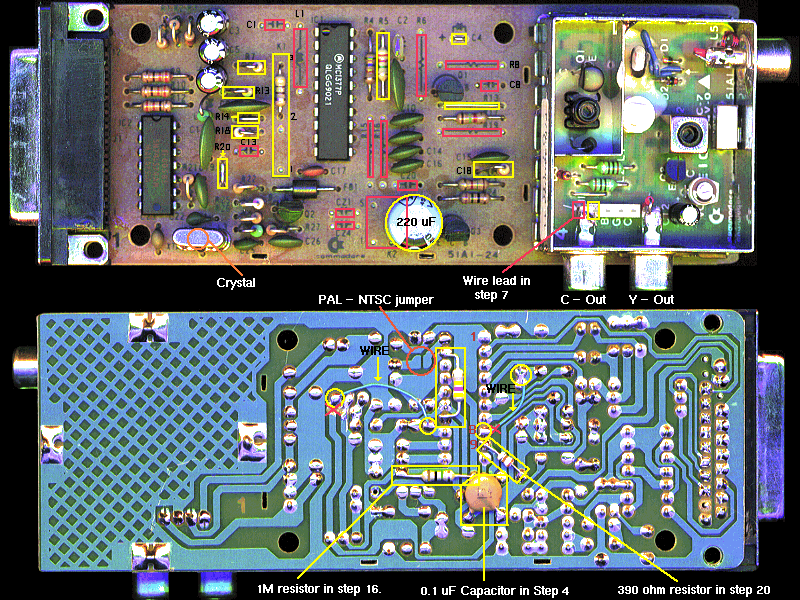

	Da dem A1200 (und anderen) das SVHS (Y/C) Signal fehlt, und man nicht unbedingt noch einen Genlock dahinter hängen will, gibt es einen "Hack" der aus einer A520 das S-VIDEO Signal entlockt: (frei übersetzt aus dem Englischen) (Klick auf das Bild für eine größere Ansicht!) Die zu ändernden Bauteile sind farbig markiert. Rote 4ecke bedeuten, dass die Bauteile nicht mehr benötigt und entfernt werden müssen. Gelbe 4ecke bedeuten, dass die Bauteile ersetzt oder ergänzt werden müssen.   1:- Entferne C1 und L1   2:- Entferne K2 (the coil), C8, C13, C20, C21, C24, R6, R8, R15, R16, R19   3:- Entferne K1 (the delay line) und ersetze mit 470 Ohm Widerstand zwischen Pins 2 & 3   4:- Einen 0.1 uF Kondensator zwischen Pin 10 des ICs und Masse   5:- Entferne C18 und ersetze ihn mit einem 330 Ohm Widerstand   5:- Trenne Leiterbahn von des Basis (B) des Transistors Q1 durch (markiert mit einem X).   6:- Verbinde Pin 13 des ICs zur nun isolierten Basis (B) des Transistors Q1 (Lötseite)   7:- Durchtrenne die Verbindung des Audio-IN (im Modulatorgehäuse - rot markiert)   8:- Verbinde den Audio-IN mit dem linken Pin des weißen Anschlusses (mit V markiert, gelb)   9:- Entferne R14 und überbrücken 10:- Durchtrenne Leiterbahn von Pin 8 des ICs 11:- Verbinde Pin 8 des ICs mit Pin 3 des Former K1        (verbunden mit 470 Ohm Widerstand - siehe 3.) 12:- Tausche R7 in einen 180 Ohm Widerstand 13:- Entferne C4, R20, R13, und überbrücke sie 14:- Ändere R11 in 1K Widerstand 15:- Widerstand 220 Ohm zum formerly vacant R18 position. 16:- Widerstand mit 1M von Pin 17 des ICs zu +12 volts (Lötseite) 17:- Entferne R5 (wenn vorhanden) und ersetze ihn durcheinen 2.2M Widerstand 18:- Widerstand mit 470K von Pin 14 zu Pin 19 am IC (Lötseite) 19:- Kondensator 220µF an Pins 3 & 4 des Formers K2. "+" des Kondensators an Pin 4 20:- Widerstand 390 Ohm an Pin 9 des ICs und Pin 1 des Former K1 (Lötseite) Nun muss noch ein S-Video Kabel von Cinch auf S-Video gemacht werden.
